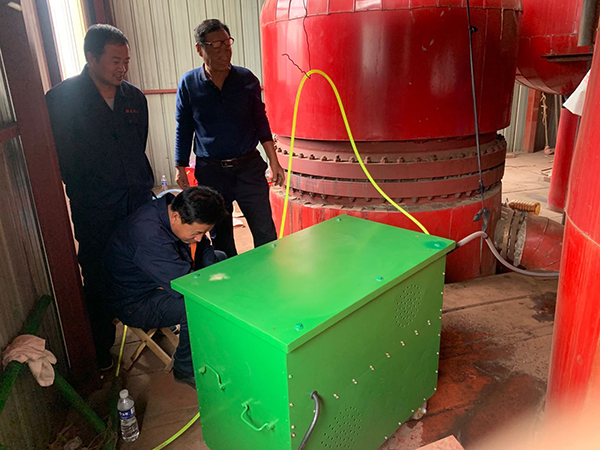

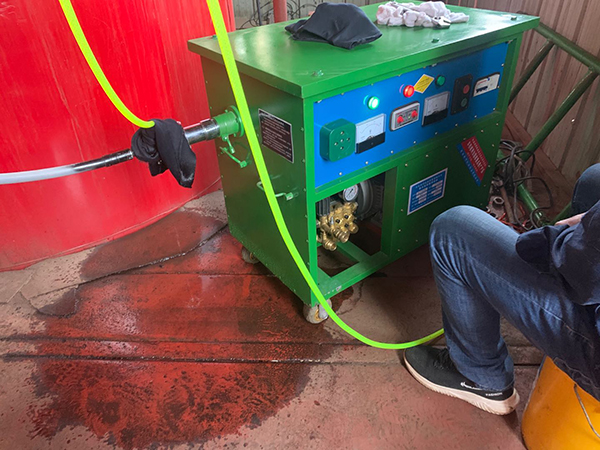

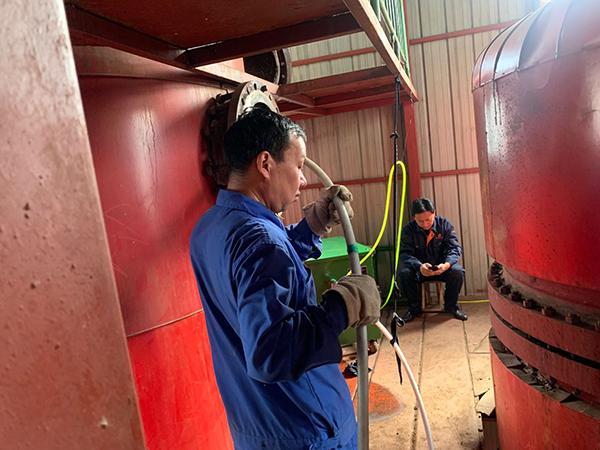

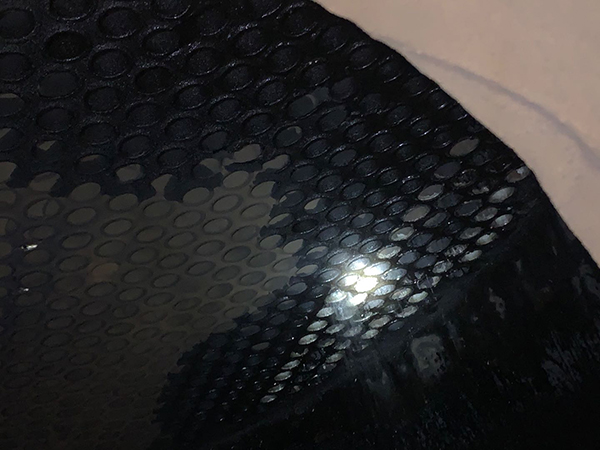

2020年10月10日河北省邢臺糠醛廠趙廠長13937277009關經理與河南都市機械設備有限公司牟師傅17637277169喬主任03728158609經過長期的思考，38年的經驗總結，研究開發出來了新型WT-358A型廢水蒸發器清洗機，換熱器，凝結器、預熱器、粗餾塔清洗機，鍋爐清理機，鍋爐清洗機，同時在關經理的指導下，重新研究過載系統新功能，原來很笨的水鉆、水磚鉆的辦法一個月才可以完成一臺650平方米的硬垢蒸發器，現在兩天就可以完成任務。降低了工人們的勞動強度，改變了工人們的工作環境，縮減了企業成本費用，提高了工人們的安全性，深受廣大使用者的認同和歡迎。
我公司都市機械萬通牌GQ系列清洗機是專門為糠醛廠、水泥廠、熱力電廠、石油化工廠及化肥廠、制氧廠等設計和生產的，它不僅能克服一切硬垢、軟垢及結死的管子，而且能達到比較理想的清洗效果，已被國家列為推廣產品。
特點：1、適應范圍：糠醛廠廢水蒸發器，粗餾塔、預熱器、冷油器、空冷器及水泥廠、冷凝管、凝結器、換熱器、石油化工的的小冷設備和其它結垢設備，管徑在9mm以上的管子均可進行除垢。
2、省工、省力、省時、省資金，清洗徹底，不會傷害您的管壁。
工作原理：有動力系統通過高壓軟管內軟轉動軸、水輪增壓轉換器及槍桿，將扭動力傳遞至帶噴水的工作清洗頭上，成旋轉噴水于一體的快速前進狀態，對已結死的管子及管壁上的硬垢切削成碎沫、順?biāo)疀_走。
GQ-280B型凝結器清洗機使用方法：
1、為了減輕勞動強度，使用前先安裝好隨機配備的滑輪組架，滑輪架高出凝汽器即可，然后固定好拉力彈簧和活動吊鏈，吊好水輪轉換器，使用過程中，如高、低、左、右不適當，應停機調好活動吊鏈。保護與鋼管通心度。
2、開機前，應檢查旋轉方向是否與機殼箭頭所示，不準逆轉。讓后軟管轉動軸與機體連接好，再依次安裝水輪增壓器，槍桿，擰緊清洗頭。先通水后開機，進行調試，檢查是否漏水。如漏水應擰緊漏水部位。
3、在清洗時高壓軟管（黑管）不得握成死彎，用鐵絲吊起，成自然慢彎為宜，以免內轉動軟軸受阻增大，減少使用壽命。
4、開機前先通水后開機，關機時先關機后關水，以免損傷密封件。

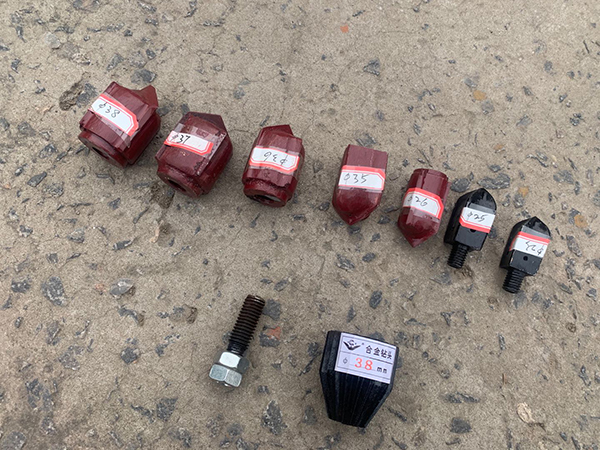

5、清洗時操作人員可視清洗管徑大小選用清洗頭，所選清洗頭應小于被清洗管徑0.5—0.20mm，結垢越厚，洗頭越小；相反，結垢越薄，洗頭就越大。
6、清洗時若發現動力轉動軸，槍桿有劇烈跳動或卡住，則需將槍桿拉出少許，再向前推進，往復進行，直到能順利通過為止。
7、嚴禁在操作時，強行推進。以免損傷轉動軟軸，操作人員兩人為宜，為了減少清洗時間，開機后盡量減少停機次數，操作洗頭人員，要掌握熟練的技巧。
8、機器必須有專人看守，出現故障隨時停機檢查。
9、清洗冷油器，需換槍桿、洗頭，方能使用。
注：從機器里邊引出的電纜線是三根接火線，一根接零線。面板上的調速表，根據您工作需要，結垢情況適當調整你所需要的轉速。
WT-358A型廢水蒸發器、粗餾塔、換熱器、冷凝器、高壓清洗機使用方法

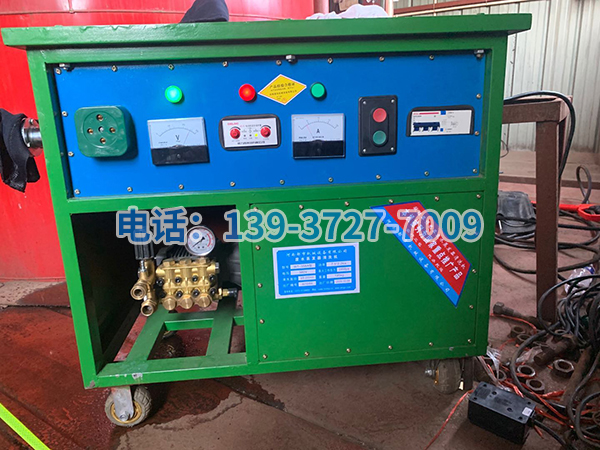

WT-358A廢水蒸發器、粗餾塔、換熱器、冷凝器、凝結器、預熱器、多功能高壓清洗機配7.5和2.2KW差速電機，黃銅泵頭、防腐耐用，陶瓷柱塞、耐磨持久，更抗腐蝕、液泵裝有自動卸荷閥，在通洗頭關閉時，清洗機的壓力能迅速下降，延長機器的使用壽命，壓力在280kg內任意調整，可清洗表面及通洗直徑8mm-200mm結死的橫管和豎管，本套設備具有漏電、過載、斷相、自動報警、自動保護之功能，整機結構緊湊、移動輕便、壓力高、效果好、操作簡便、使用安全，是一套糠醛廠、水泥廠、火電廠、化肥廠為理想的清洗設備。
一、技術參數
機器型號：WT-358A清洗機（陶瓷柱塞）
電 壓：380V
功 率：7.5×2.2KW
轉 速：145rmp/min
工作壓力：28MPa
流 量：28.5L
清洗直徑：φ8-200mm
清洗長度：15m
外形尺寸：（長×寬×高）1100×600×850
重 量：195kg

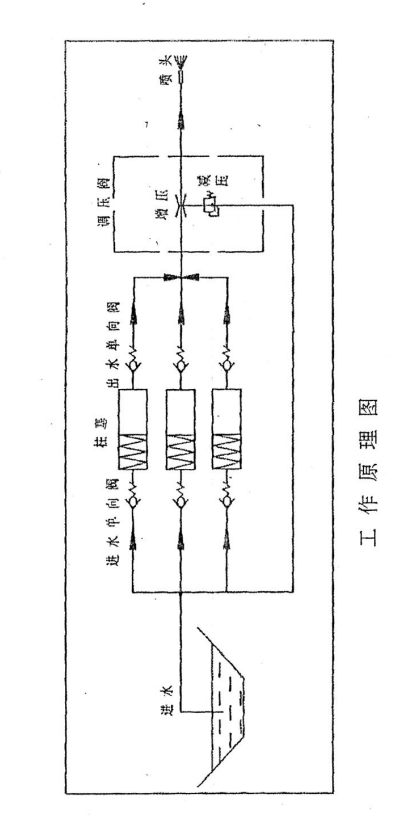

二、工作原理圖
工作原理：電源接通后，電動機帶動高壓泵軸轉動，泵軸通過曲軸連桿機構使得柱塞作往復運動，當柱塞的運動是缸體的泵容積增加時，進水單向閥打開，出水單向閥門關閉，水由進水管經
過進水單向閥進入泵腔。當柱塞的運動使泵的容積減少時，進水單向閥關閉，出水單向閥門打開，出水泵腔內的水經過出水單向閥、出水管道扳機式噴槍?zhuān)鍎?dòng)噴槍扳機后，水由噴槍射出。當噴槍扳機未板動時，泵腔內壓出的水推動調壓閥內的差動柱塞，水從水口部位又回到進水口，即水在高壓泵內部循環，此時水溫急聚上升，所以高壓泵在工作時應盡量避免長時間關閉噴槍?zhuān)悦庠斐筛邏罕玫膿p壞。
三、使用方法
出水管連接
將高壓出水管的快換插頭與泵出水口的快換接頭相連（快換接頭的接法為：在手移動快換接頭卡環、右手迅速插上需要的快換插頭后，松開快換接頭卡環，并將其退回原位即可），高壓管的另一螺紋端與噴槍相連并緊固。
機器具有自動吸水功能，使用較潔凈的不含砂粒的靜水。
為了保證機器正常運轉和使用，該機必須配備工作責任性較強，并有一定機械知識的專人管理，負責保養和維修。
1、設制0.5立方米干凈的存水箱一只，并需加蓋以防污物進入。
2、安裝上進水管、進水管的另一端裝上進水過濾器，并用夾頭夾緊過濾器離底層水面20公分以上，再將進水管螺紋端旋接在機器進水口處并緊固。
3、使用機器是必須安全接地。
先接通電源，再打開噴槍扳機，打開清洗機開關，啟動清洗機后，應先待泵內空氣排盡后，才能實施清洗作業。
清洗結束后，應先關閉清洗機開關，在關閉水源，關閉噴槍?zhuān)@樣才會免除水管和噴槍內存有高壓可能傷人的危險。
如有電機出現異常噪音或冒煙現象，則是由于壓力過高引起的，此時請釋放降低清洗機的使用壓力。
4、機器工作時必須保證持續的水供給，在無水情況下運行機器會導致部分器材的損壞，請不要讓機器在關閉槍的情況下運行時間超過2分鐘。
5、進行清洗作業時，扳動噴槍扳機手柄會導致反彈，一定要雙手握緊噴槍手柄。
6、不可使用含有氯化物和任何漂白的清洗劑，酸性或腐蝕作用的清洗劑，此類物質會使機器遭遇不可逆轉的損壞。
7、高壓噴射的水流存在潛存的危險，不能對著人、動物、機電設備和電源進行噴射。
8、正常情況下，清洗機的工作壓力在出廠時已調定，請不要自行調節。
9、高壓清洗機不應讓兒童或沒有受過培訓的人使用，禁止在無人值守時讓機器運轉。
四、保養與保修
1、機器在出廠使用時，泵內是否添加了本公司原廠配備的“清洗專用機油”，在機器使用一段時間后，應對泵內的機油進行更換，可使用新的牌號為SAE 15W-40或同等牌號4沖程摩托車機油。
2、新機在使用50小時候，必須對高壓泵曲軸箱進行清洗，具體方法如下：先旋下泵的放油落地將曲軸箱內舊機油方凈，重新安裝好放油螺絲后往曲軸箱內加入潔凈的煤油，油量以稍稍沒過油鏡上的紅色標記為準，讓泵空載運行10—15秒，關閉機器后徹底排空煤油，注入新機油以后每個100小時更換機油一次，這樣對延長管清洗機使用壽命是非常重要的。
3、清洗機長期不用時，應拆下吸水管和出水管并將泵內余水排盡后妥善入置，在寒冷的天氣應考慮適當?shù)姆纼龃胧苑乐贡脙?nèi)零件被凍裂。
五、障礙及排除
故 障 | 原 因 | 排 除 方 法 |
電動機啟動不起來或運行自動停機 | 1.電源無電或插座接觸不良 2.電機開關受潮或損壞 3.電壓偏低 | 1.檢查電源，插好插頭。 2.進行干燥或修理。 3.請電工檢查電網電壓。 |
噴頭不出水，或出水壓力不穩 | 1.噴空堵塞。 2.管路中有空氣。 3.進水管破裂 4.進水濾網堵塞。 | 1.拆下噴頭，清洗。 2.檢查進水管螺紋處是否緊固，讓后給進水管灌滿水，再打開噴槍?zhuān)瑔?dòng)電動機。 3.更換進水管。 4.清潔濾網。 |
接頭處漏水 | 1.螺紋連接處，螺紋未緊固。 2.接頭處O型圈損壞。 3.快換接頭未插好。 4.非錐面結合螺紋連接處無墊圈或墊圈已損壞。 | 1.旋緊螺紋。 2.更換O型圈。 3.重新插好快換接頭。 4.裝入或更新墊圈。 |
曲軸箱發熱 | 1.油過多。 2.油太少而引起連桿咬軸。 | 1.放掉多余的油。 2.拆修，除去連桿和軸上咬痕 |
壓力調不上 | 1.噴嘴噴空太大。 2.進水濾網堵塞。 | 1.更換噴嘴。 2.清潔濾網。 |
無出水或出水量太小 | 1.新泵不吸水。 2.泵體內有雜物。 3.進出水單向閥損壞。 | 1.開機，向進水管灌水，以排盡管內空氣。 2.拆修。 3.更換。 |
本產品實行三包，代辦托運，在售出一年內免費維修，主機負責調換。用戶在購買時，我公司負責送貨上門，免費技術指導，現場操作，顧客滿意是我們的宗旨。將以成熟的技術，優質的產品為新老客戶服務。
